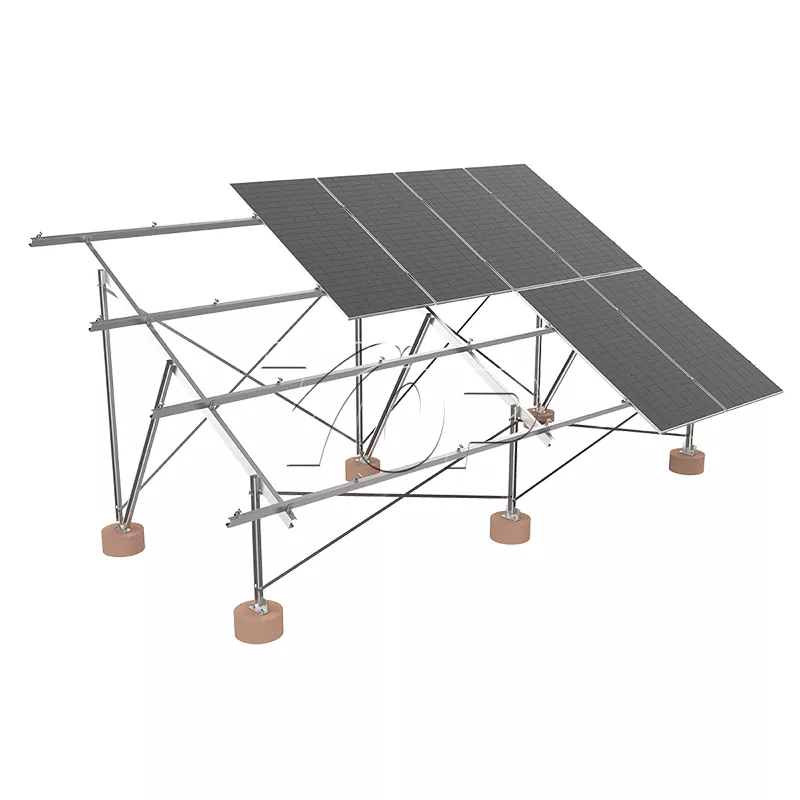

Stojak na mocowanie panelu słonecznego

Najwyższa energia zaprojektowana i wyprodukowana stojak uziemiający panelu słonecznego w kształcie litery C jest wykorzystywany głównie jako główny materiał strukturalny. Ma wysoki stosunek wytrzymałości do masy. Ten układ słoneczny montowania gruntowego może zmniejszyć wagę całego systemu wsparcia, zapewniając jednocześnie wystarczającą wydajność przenoszenia. Jego lżejsze wsporniki są wygodniejsze podczas transportu i instalacji, jednocześnie zmniejszając wymagania łożyska obciążenia fundamentu.

Parametry produktu

Materiał o wysokiej wytrzymałości: stal ocynkowana na gorąco (HDG) lub anodowane aluminium zapewniają doskonałą odporność na korozję i wytrzymałość strukturalną z żywotnością ponad 25 lat.

Projekt modułowy: Stojak na mocne panele słoneczne obsługuje szybki montaż i regulacja, kompatybilna z różnymi rozmiarami panel słonecznych.

Odporność na wiatr: poprzez zoptymalizowane montowanie uziemiające konstrukcja konstrukcyjna stojaka słonecznego i mocowanie fundamentu może on odporić na prędkość wiatru powyżej 60 m/s, odpowiedni dla dużych obszarów ciśnienia wiatru.

Elastyczny kąt instalacji: Obsługa stały kąt pochylenia (15 ° -60 °) lub regulacja kąta sezonowego, aby zmaksymalizować wydajność wytwarzania energii.

Ochrona środowiska i niska konserwacja: Brak potrzeby betonowej fundamentu, zmniejszania zanieczyszczenia budowlanego, niskich kosztów utrzymania.

Tryb instalacji

1 Przygotowanie do instalacji

Sprawdzanie miejsca: Sprawdź płaskość podłoża i rodzaj gleby (zalecane są śruby kotwiczne lub fundamenty betonowe).

Lista narzędzi: Wiertło elektryczne, klucze, poziom, maszyna do montażu śruby kotwicy (opcjonalnie).

2 Procedura instalacji

Fundacja:

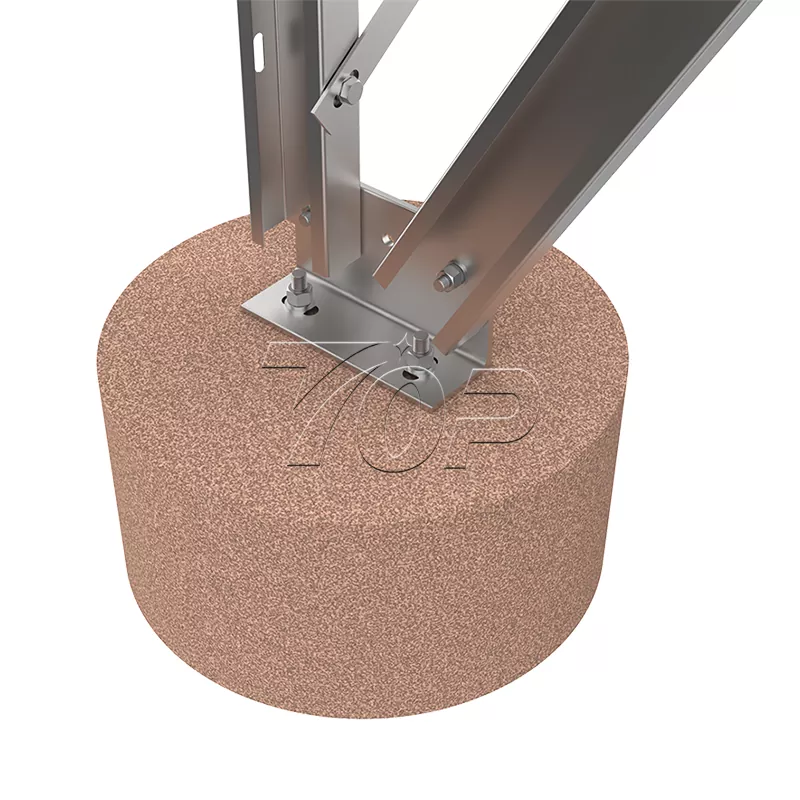

Jeśli stosuje się betonowe podstawy: wlej betonowe filary o głębokości co najmniej 80 cm i wstaw śruby podstawowe.

Jeśli używasz śrub kotwicznych (zalecane): Wkręć śruby do ziemi do głębokości projektu (zwykle 1,2-2m).

Zgromadzenie wsparcia:

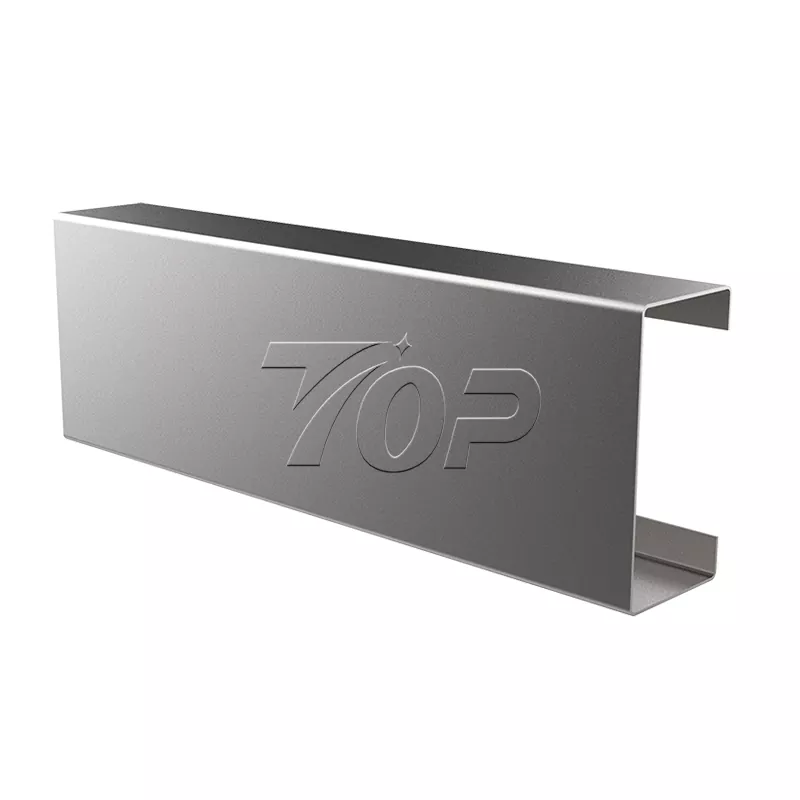

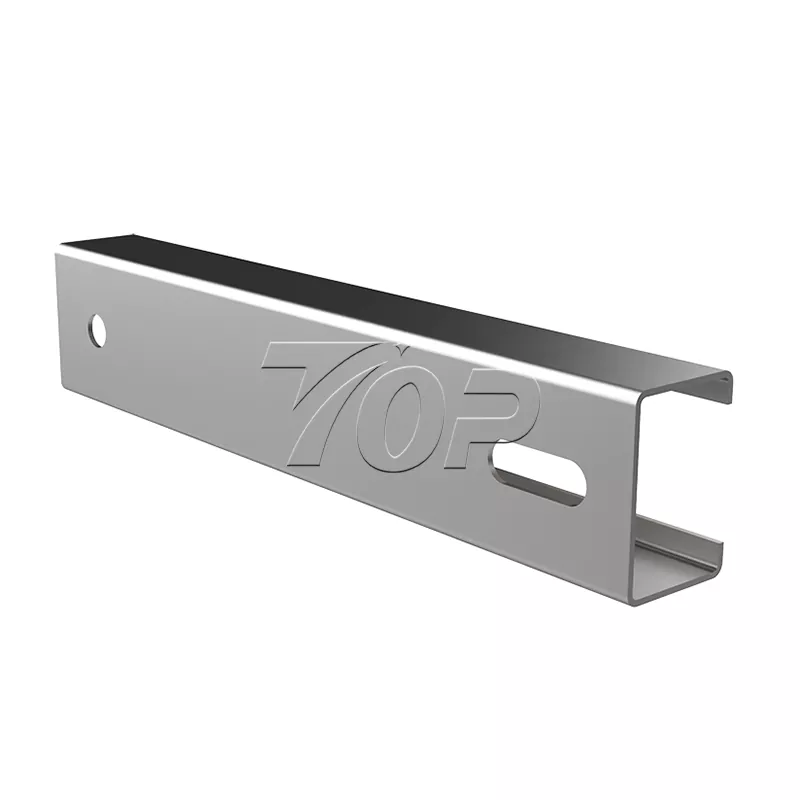

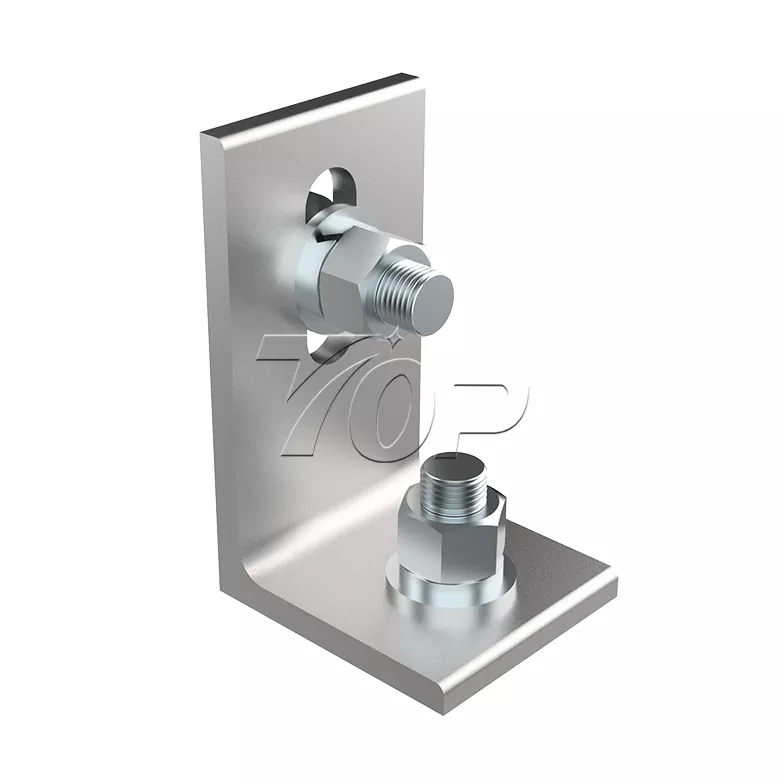

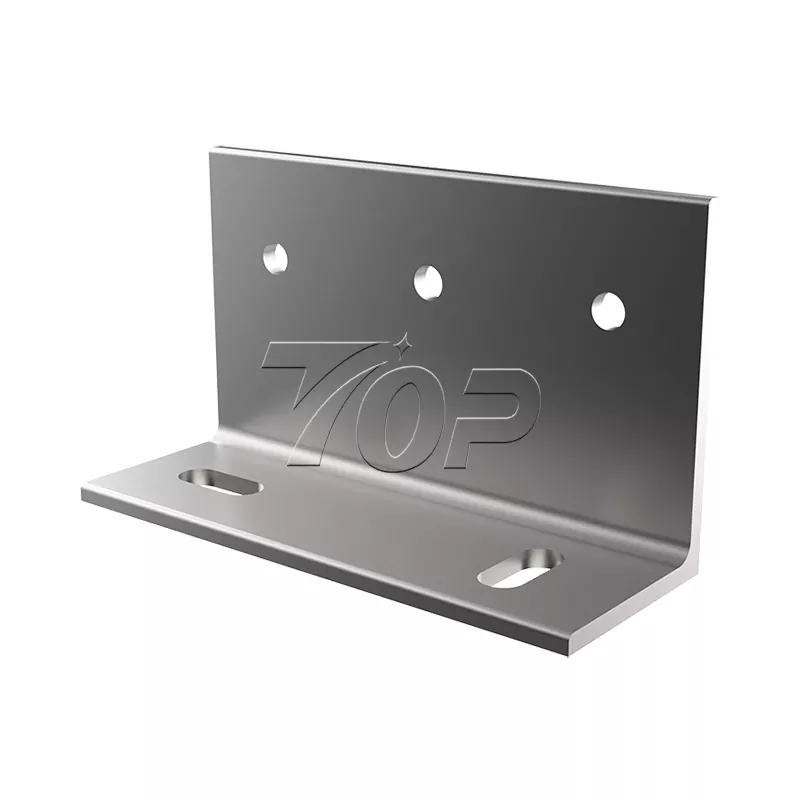

Napraw stalową kolumnę w kształcie litery C w pionie podkład i dokręć ją śrubami.

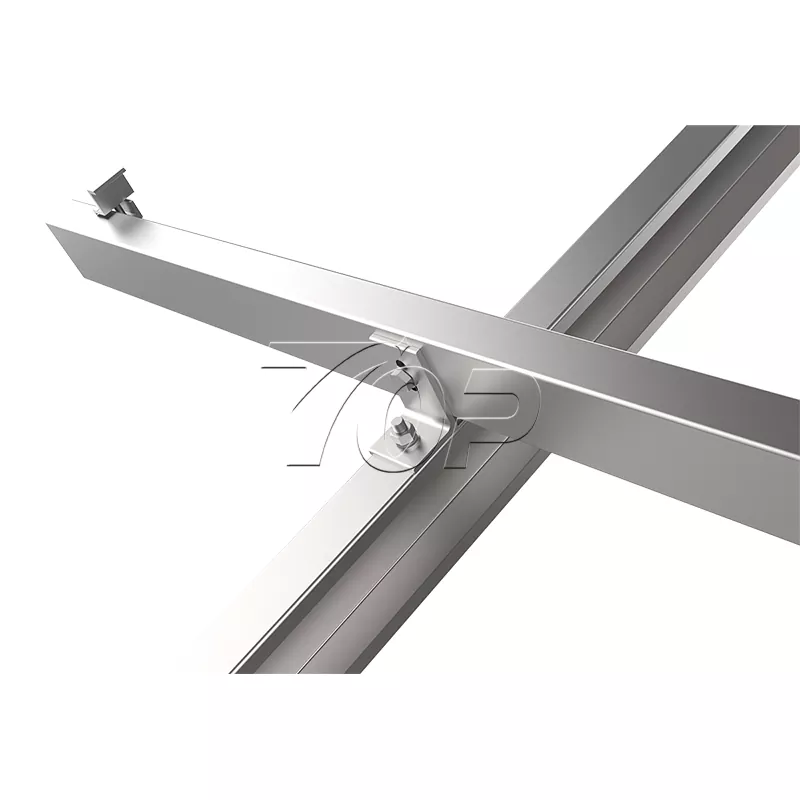

Zainstaluj poprzeczne wiązki podporowe i ukośne aparaty ortodontyczne, aby upewnić się, że struktura stojaka na mocno panelu słonecznego jest pozioma (kalibruj przy użyciu poziomu).

Zainstaluj panele słoneczne:

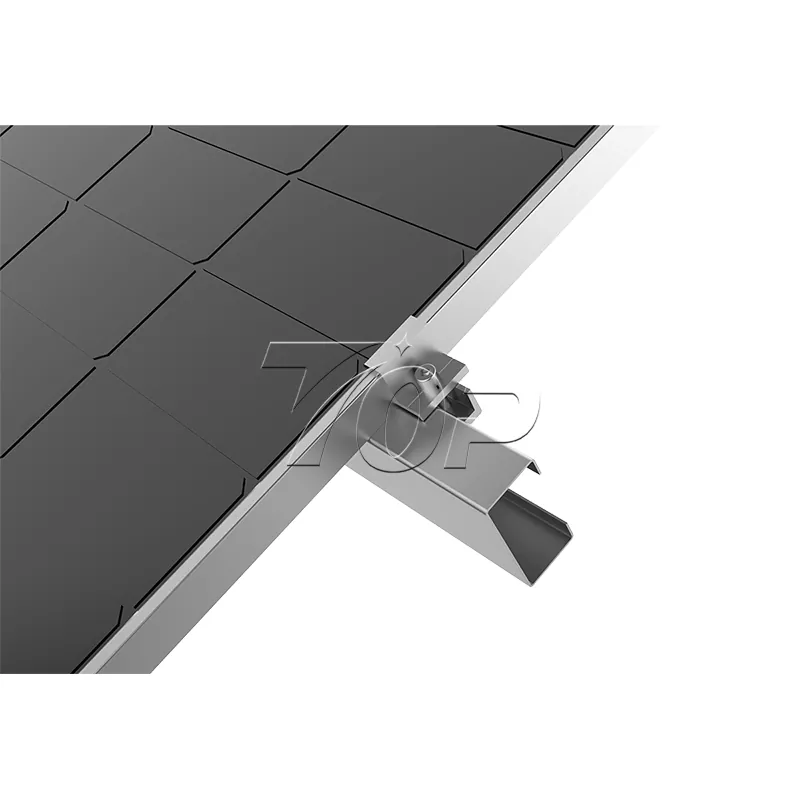

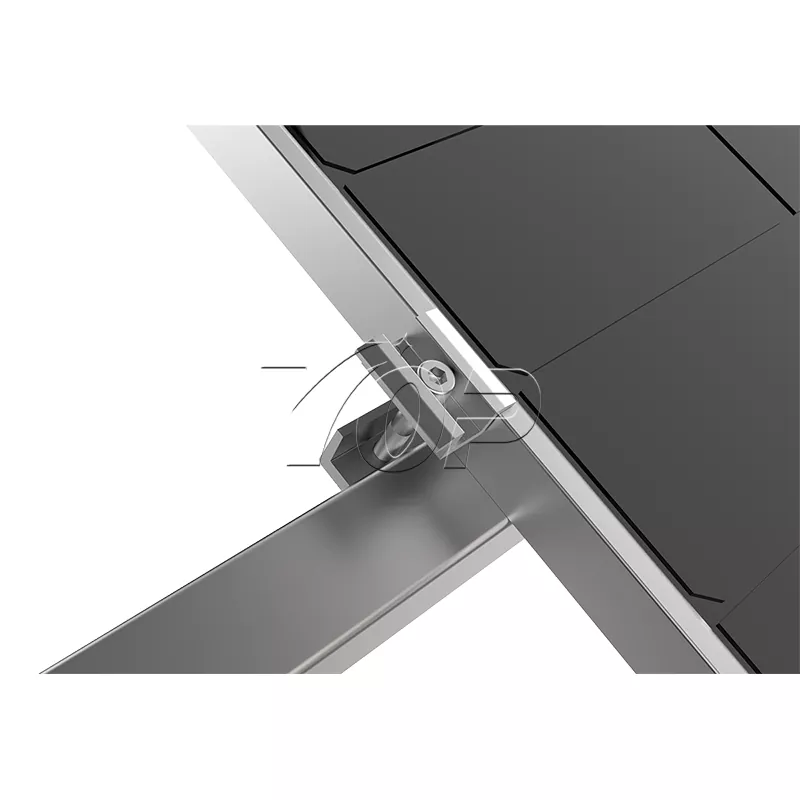

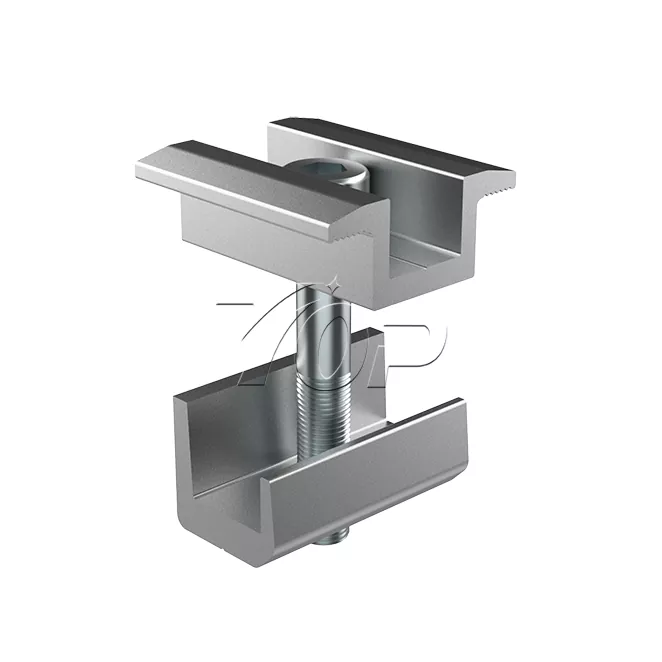

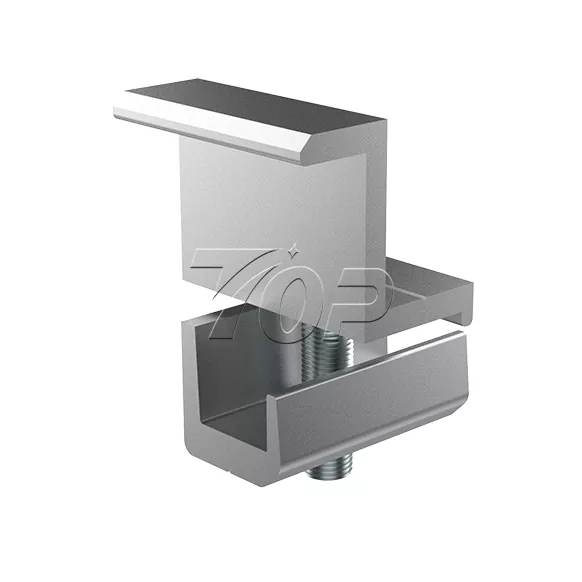

Solarowe panele uziemiające są umieszczane na belce i utrwalane za pomocą aluminium stopu mocowania stopu, aby zapewnić jednolite odstępy (zalecane odstępy ≥10 cm do rozproszenia ciepła).

Uziemienie i inspekcja:

Podłącz kabel uziemiający do układu podporowego i rezystancji testu (≤5 Ω).

Całkowita kontrola szczelności śruby i stabilności strukturalnej.

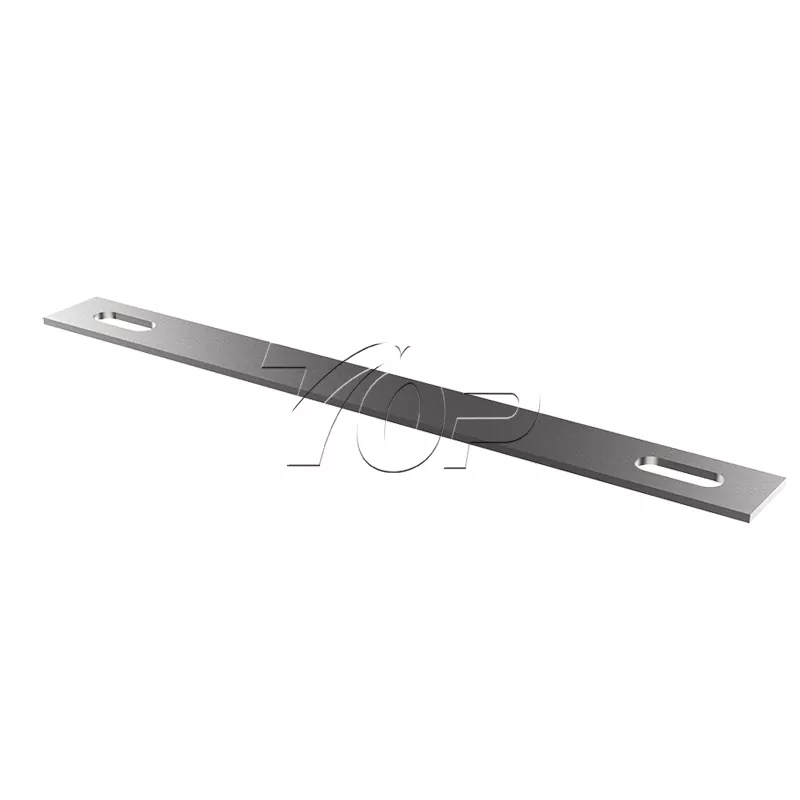

Pokaz produktu
